Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: QiaoDa
Chứng nhận: ISO
Số mô hình: DN500
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: negotiated price
chi tiết đóng gói: Tư vấn với khách hàng
Thời gian giao hàng: 15 ngày từ
Điều khoản thanh toán: T/T
Khả năng cung cấp: 100 đơn vị mỗi tháng
Kích thước: |
1/2 inch - 48 inch |
Phạm vi nhiệt độ: |
-29°C đến 538°C |
kết thúc kết nối: |
Mặt bích, Ren, Hàn đối đầu, Hàn ổ cắm |
tỷ lệ hao hụt: |
1% - 3%. |
Môi trường áp suất: |
Áp suất không khí |
Loại: |
Van bướm |
phương tiện áp dụng: |
Khí thải công nghiệp |
Đường kính danh nghĩa: |
DN100-DN3000 |
Hoạt động: |
Bằng tay, điện hoặc khí nén |
Vật liệu: |
Gang, sắt dẻo, thép carbon, thép không gỉ, đồng |
Nhiệt độ hoạt động: |
100-500 |
Quốc gia xuất xứ: |
Trung Quốc |
Tính năng: |
Điều tiết khí thải |
Kích thước: |
1/2 inch - 48 inch |
Phạm vi nhiệt độ: |
-29°C đến 538°C |
kết thúc kết nối: |
Mặt bích, Ren, Hàn đối đầu, Hàn ổ cắm |
tỷ lệ hao hụt: |
1% - 3%. |
Môi trường áp suất: |
Áp suất không khí |
Loại: |
Van bướm |
phương tiện áp dụng: |
Khí thải công nghiệp |
Đường kính danh nghĩa: |
DN100-DN3000 |
Hoạt động: |
Bằng tay, điện hoặc khí nén |
Vật liệu: |
Gang, sắt dẻo, thép carbon, thép không gỉ, đồng |
Nhiệt độ hoạt động: |
100-500 |
Quốc gia xuất xứ: |
Trung Quốc |
Tính năng: |
Điều tiết khí thải |

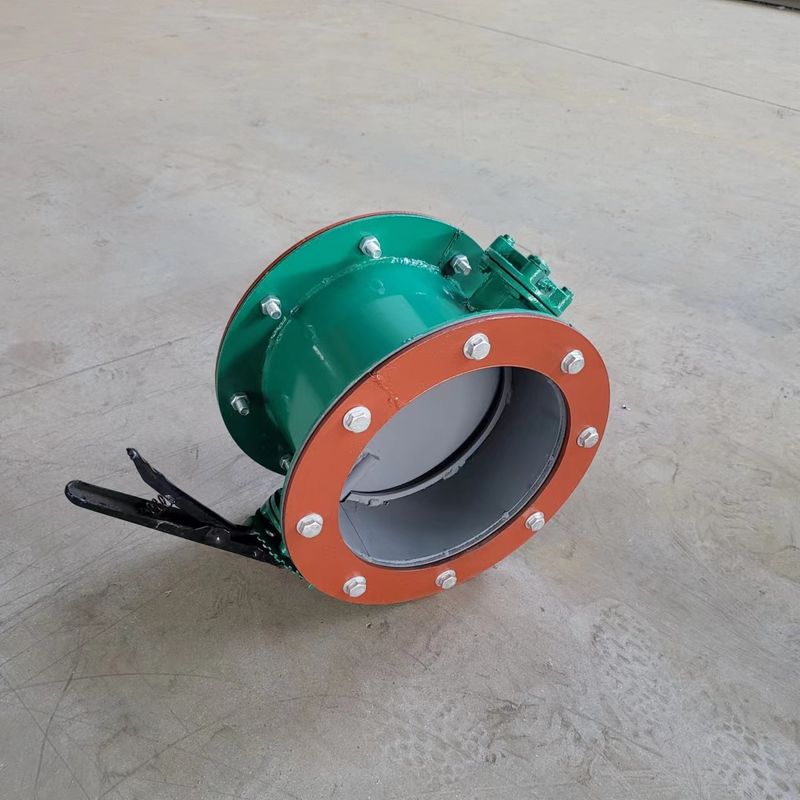

Thép không gỉ Butterfly Valve Manual Butterfly
1. giới thiệu
Van bướm là một cấu trúc đơn giản của van điều chỉnh, nhưng cũng có thể được sử dụng để điều khiển chuyển đổi phương tiện đường ống áp suất thấp.Van bướm thông gió là một loại van bướm không đóngCác sản phẩm chính: van bướm thông gió lớn, van bướm thông gió điện, tỷ lệ rò rỉ 0, van bướm thông gió chống nổ.
2Nguyên tắc làm việc
Van bướm thông gió được chia thành động cơ dẫn động bằng tay và điện, có thể được điều khiển bởi động cơ hoặc động cơ điều khiển tuabin,để tấm bướm trong phạm vi 90 ° quay tự do để đạt được mục đích mở và đóng hoặc điều chỉnh dòng chảy của phương tiện.
3. Thông số kỹ thuật
| Tên sản phẩm | Van bướm thông gió | Thương hiệu sản phẩm | QiaoDa | ||||||||||
| Phân loại sản phẩm | Van khói | Áp suất danh nghĩa | Áp suất khí quyển | ||||||||||
| Vật liệu sản phẩm | Thép carbon hoặc thép không gỉ | Kích thước sản phẩm | Theo bản vẽ. | ||||||||||
| Cỡ sản phẩm | DN300-2000 | Trọng lượng sản phẩm | Theo bản vẽ. | ||||||||||
| Số mẫu | đường kính | 0 | D | D. | B | L | t | d | d | Số lỗ đệm (n) |
|||
| (mm) | |||||||||||||
| D04101 | 100 | 195 | 100 | 160 | 80 | 177 | 14 | φ15 | 14 | 4 | |||
| DD4102 | 150 | 250 | 150 | 215 | 238 | 17×17 | |||||||
| D04103 | 200 | 305 | 200 | 270 | 270 | 16 | 8 | ||||||
| D04104 | 250 | 365 | 260 | 330 | 90 | 300 | 12 | ||||||
| D04105 | 300 | 430 | 310 | 385 | 180 | 342 | 18 | ||||||
| DD4106 | 350 | 480 | 360 | 435 | 367 | ||||||||
| DD4107 | 400 | 535 | 410 | 490 | 392 | 20 | 18 | ||||||
| D04108 | 450 | 585 | 460 | 540 | 417 | ||||||||
| DD4109 | 500 | 645 | 520 | 600 | 447 | ||||||||
| 00410 | 600 | 745 | 620 | 700 | 497 | 16 | |||||||
| D04111 | 700 | 850 | 710 | 800 | 260 | 570 | 22 | 32×32 | |||||
| DD4112 | 800 | 950 | 810 | 900 | 620 | 20 | |||||||
| 004113 | 900 | 1050 | 910 | 1000 | 670 | ||||||||
| D04114 | 1000 | 1150 | 1010 | 1100 | 720 | 22 | |||||||
| DD4115 | 1100 | 1250 | 110 | 1200 | 300 | 790 | 24 | ||||||
| DD4116 | 1200 | 1350 | 1210 | 1300 | 840 | ||||||||
| DD4117 | 1300 | 1450 | 1310 | 1400 | 890 | 24 28 |
|||||||
| DD4118 | 1400 | 1550 | 1410 | 1500 | 940 | ||||||||
