Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: QiaoDa
Chứng nhận: ISO
Số mô hình: DN500
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 phần trăm
Giá bán: negotiated price
chi tiết đóng gói: Tư vấn với khách hàng
Thời gian giao hàng: 15 ngày từ
Điều khoản thanh toán: T/T
Khả năng cung cấp: 100 đơn vị mỗi tháng
Kích thước: |
1/2 inch - 48 inch |
Phạm vi nhiệt độ: |
-29°C đến 538°C |
kết thúc kết nối: |
Mặt bích, Ren, Hàn đối đầu, Hàn ổ cắm |
tỷ lệ hao hụt: |
1% - 3%. |
Môi trường áp suất: |
Áp suất không khí |
Loại: |
Van bướm |
phương tiện áp dụng: |
Khí thải công nghiệp |
Đường kính danh nghĩa: |
DN100-DN3000 |
Hoạt động: |
Bằng tay, điện hoặc khí nén |
Vật liệu: |
Gang, sắt dẻo, thép carbon, thép không gỉ, đồng |
Nhiệt độ hoạt động: |
100-500 |
Quốc gia xuất xứ: |
Trung Quốc |
Tính năng: |
Điều tiết khí thải |
Kích thước: |
1/2 inch - 48 inch |
Phạm vi nhiệt độ: |
-29°C đến 538°C |
kết thúc kết nối: |
Mặt bích, Ren, Hàn đối đầu, Hàn ổ cắm |
tỷ lệ hao hụt: |
1% - 3%. |
Môi trường áp suất: |
Áp suất không khí |
Loại: |
Van bướm |
phương tiện áp dụng: |
Khí thải công nghiệp |
Đường kính danh nghĩa: |
DN100-DN3000 |
Hoạt động: |
Bằng tay, điện hoặc khí nén |
Vật liệu: |
Gang, sắt dẻo, thép carbon, thép không gỉ, đồng |
Nhiệt độ hoạt động: |
100-500 |
Quốc gia xuất xứ: |
Trung Quốc |
Tính năng: |
Điều tiết khí thải |

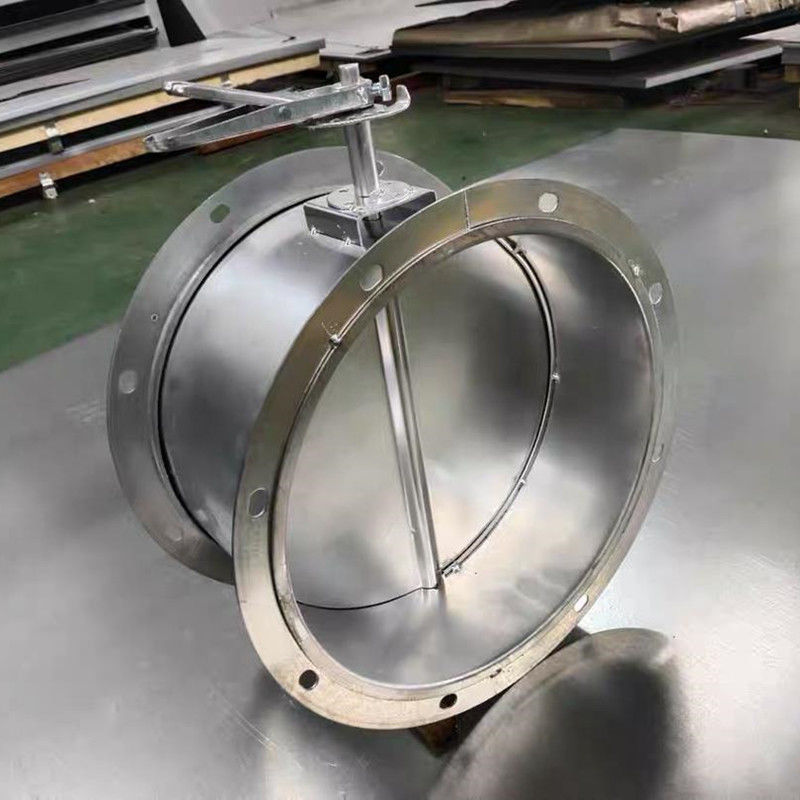

Sanitary Butterfly Valve Stainless Steel Powder Butterfly Valve Butterfly Ventil bướm
1. giới thiệu
Van bướm là một cấu trúc đơn giản của van điều chỉnh, nhưng cũng có thể được sử dụng để điều khiển chuyển đổi phương tiện đường ống áp suất thấp.Van bướm thông gió là một loại van bướm không đóngCác sản phẩm chính: van bướm thông gió lớn, van bướm thông gió điện, tỷ lệ rò rỉ 0, van bướm thông gió chống nổ.
2. Thông số kỹ thuật
Cấu trúc của van bướm thông gió được hàn bằng cách sử dụng một tấm bướm trung tâm và một tấm thép cấu trúc ngắn, vì vậy nó không có các thành phần bên trong như thanh kết nối và bu lông,và sẽ không có một số vấn đề thành phần trong quá trình sử dụng, vì vậy tỷ lệ thất bại là rất thấp. Nó dễ sử dụng. Nó là một thiết bị van đáng tin cậy. Và bởi vì hệ thống niêm phong của nó sử dụng khóa kim loại, mặc dù hiệu ứng niêm phong không tốt như niêm phong đàn hồi, nó có thể được sử dụng cho các thiết bị khác.nhưng tuổi thọ là dài hơn so với niêm phong đàn hồiVì vậy, nó có một loạt các ứng dụng trong vật liệu xây dựng, điện năng, luyện kim và các ngành công nghiệp khác.Trong nhiệt độ không cao hơn 300 độ trong đường ống vận chuyển trung bình, có thể nhận ra các kết nối và tắt quy định vai trò. loại van bướm này cũng có thể được đặc biệt tùy chỉnh theo nhu cầu của khách hàng, rất nhân bản.
3. Parameter
| Tên sản phẩm | Van bướm thông gió | Thương hiệu sản phẩm | QiaoDa | ||||||||||
| Phân loại sản phẩm | Van khói | Áp suất danh nghĩa | Áp suất khí quyển | ||||||||||
| Vật liệu sản phẩm | Thép carbon hoặc thép không gỉ | Kích thước sản phẩm | Theo bản vẽ. | ||||||||||
| Cỡ sản phẩm | DN300-2000 | Trọng lượng sản phẩm | Theo bản vẽ. | ||||||||||
| Số mẫu | đường kính | 0 | D | D. | B | L | t | d | d | Số lỗ đệm (n) |
|||
| (mm) | |||||||||||||
| D04101 | 100 | 195 | 100 | 160 | 80 | 177 | 14 | φ15 | 14 | 4 | |||
| DD4102 | 150 | 250 | 150 | 215 | 238 | 17×17 | |||||||
| D04103 | 200 | 305 | 200 | 270 | 270 | 16 | 8 | ||||||
| D04104 | 250 | 365 | 260 | 330 | 90 | 300 | 12 | ||||||
| D04105 | 300 | 430 | 310 | 385 | 180 | 342 | 18 | ||||||
| DD4106 | 350 | 480 | 360 | 435 | 367 | ||||||||
| DD4107 | 400 | 535 | 410 | 490 | 392 | 20 | 18 | ||||||
| D04108 | 450 | 585 | 460 | 540 | 417 | ||||||||
| DD4109 | 500 | 645 | 520 | 600 | 447 | ||||||||
| 00410 | 600 | 745 | 620 | 700 | 497 | 16 | |||||||
| D04111 | 700 | 850 | 710 | 800 | 260 | 570 | 22 | 32×32 | |||||
| DD4112 | 800 | 950 | 810 | 900 | 620 | 20 | |||||||
| 004113 | 900 | 1050 | 910 | 1000 | 670 | ||||||||
| D04114 | 1000 | 1150 | 1010 | 1100 | 720 | 22 | |||||||
| DD4115 | 1100 | 1250 | 110 | 1200 | 300 | 790 | 24 | ||||||
| DD4116 | 1200 | 1350 | 1210 | 1300 | 840 | ||||||||
| DD4117 | 1300 | 1450 | 1310 | 1400 | 890 | 24 28 |
|||||||
| DD4118 | 1400 | 1550 | 1410 | 1500 | 940 | ||||||||
